SPINE TESTEUR FUT BOIS - Page 2 Empty Re: SPINE TESTEUR FUT BOIS

Message par sierraleonn le Lun 1 Déc - 23:50

j’essaierai de faire des photos demain.
pour l'alu et le carbon il est réglable à la longueur désirée ,juste qu'il faut faire le poids recommandé.

lionel.

sierraleonn

Messages : 811
Date d'inscription : 23/01/2011

Revenir en haut Aller en bas

SPINE TESTEUR FUT BOIS - Page 2 Empty Re: SPINE TESTEUR FUT BOIS

Message par matrix+ le Mar 2 Déc - 1:15

sierraleonn a écrit:j’essaierai de faire des photos demain.
pour l'alu et le carbon il est réglable à la longueur désirée ,juste qu'il faut faire le poids recommandé.

lionel.
ok merci j attend tes explications a+
francis
matrix+
matrix+

Messages : 113
Date d'inscription : 25/03/2012
Age : 58
Localisation : 45110 loiret

Revenir en haut Aller en bas

SPINE TESTEUR FUT BOIS - Page 2 Empty Re: SPINE TESTEUR FUT BOIS

Message par L'AFRICAIN le Mar 2 Déc - 17:32

Salut FIFI
Il existe un plan de montage dans un TAM ...Je vais essayer de le retrouver et je te scanne les pages ....Soit pas pressé ...
@+ Alain
L'AFRICAIN
L'AFRICAIN

Messages : 66
Date d'inscription : 25/12/2011
Age : 63
Localisation : UBAYE 04

http://art-nomad.com

Revenir en haut Aller en bas

SPINE TESTEUR FUT BOIS - Page 2 Empty Re: SPINE TESTEUR FUT BOIS

Message par sierraleonn le Mar 2 Déc - 19:50

bonsoir, quelques photos..prises au portable.

vue d'ensemble: une planche horizontale dans laquelle j'ai incrusté deux réglets inox se faisant face et en son milieu une planche verticale dans laquelle j'ai fixé 2 aimants (en blanc sur la photo.
SPINE TESTEUR FUT BOIS - Page 2 Mini_125170nokia924
les supports de fût qui coulisse au besoin sur les réglets inox grâce à 1 aimant fixé en pied ( ça tient suffisamment)
SPINE TESTEUR FUT BOIS - Page 2 Mini_453658nokia918
le pied à coulisse qui tient grâce aux aimants ( il n'est pas que dédié à mesurer des fûts)
SPINE TESTEUR FUT BOIS - Page 2 679078nokia929
le fût étant posé sur ces supports (réglé suivant la norme) la jauge de profondeur du pied à coulisse vient au contact du fût ; mise à zéro du pied.
SPINE TESTEUR FUT BOIS - Page 2 Mini_748055nokia948
mise en place du poids ( précis au gramme près)
SPINE TESTEUR FUT BOIS - Page 2 Mini_962185nokia949
à nouveau mise en contact de la jauge et lecture de la déflexion.
SPINE TESTEUR FUT BOIS - Page 2 Mini_999243nokia951
mise en correspondance de la déflexion mesurée avec la table.colonne de gauche les livres après la déflexion en millième de pouce et sa correspondance en millimètre
SPINE TESTEUR FUT BOIS - Page 2 Mini_599362nokia952

lionel
sierraleonn
sierraleonn

Messages : 811
Date d'inscription : 23/01/2011
Age : 53
Localisation : montrevault 49

Revenir en haut Aller en bas

SPINE TESTEUR FUT BOIS - Page 2 Empty Re: SPINE TESTEUR FUT BOIS

Message par matrix+ le Mar 2 Déc - 22:28

sierraleonn a écrit:bonsoir, quelques photos..prises au portable.

vue d'ensemble: une planche horizontale dans laquelle j'ai incrusté deux réglets inox se faisant face et en son milieu une planche verticale dans laquelle j'ai fixé 2 aimants (en blanc sur la photo.
SPINE TESTEUR FUT BOIS - Page 2 Mini_125170nokia924
les supports de fût qui coulisse au besoin sur les réglets inox grâce à 1 aimant fixé en pied ( ça tient suffisamment)
SPINE TESTEUR FUT BOIS - Page 2 Mini_453658nokia918
le pied à coulisse qui tient grâce aux aimants ( il n'est pas que dédié à mesurer des fûts)
SPINE TESTEUR FUT BOIS - Page 2 679078nokia929
le fût étant posé sur ces supports (réglé suivant la norme) la jauge de profondeur du pied à coulisse vient au contact du fût ; mise à zéro du pied.
SPINE TESTEUR FUT BOIS - Page 2 Mini_748055nokia948
mise en place du poids ( précis au gramme près)
SPINE TESTEUR FUT BOIS - Page 2 Mini_962185nokia949
à nouveau mise en contact de la jauge et lecture de la déflexion.
SPINE TESTEUR FUT BOIS - Page 2 Mini_999243nokia951
mise en correspondance de la déflexion mesurée avec la table.colonne de gauche les livres après la déflexion en millième de pouce et sa correspondance en millimètre
SPINE TESTEUR FUT BOIS - Page 2 Mini_599362nokia952

lionel

bonsoir
merci pour tes photos j ai pigé le système, de combien est le poids utilisé est il juste pour les fûts bois ainsi que ton tableau et comment pratique tu tes correspondances dans celui ci merci d avance
  francis
matrix+
matrix+

Messages : 113
Date d'inscription : 25/03/2012
Age : 58
Localisation : 45110 loiret

Revenir en haut Aller en bas

SPINE TESTEUR FUT BOIS - Page 2 Empty Re: SPINE TESTEUR FUT BOIS

Message par sierraleonn le Mar 2 Déc - 23:36

re...merci pour tes photos j ai pigé le système, de combien est le poids utilisé est il juste pour les fûts bois ainsi que ton tableau et comment pratique tu tes correspondances dans celui ci merci d avance
  francis

norme: la déflexion d'un fût bois est exprimé en livres et mesuré entre 2 points distants de 26 pouces et soumis à une masse de 2 livres (soit 907 gr)
SPINE TESTEUR FUT BOIS - Page 2 Mini_599362nokia952la table dit qu' a 1.000 pouces soit 25.4ml ton fût pèse 26 lbs .chaque déflexion en millième correspond à des livres et à sa correspondances en millimètres.
dans le cas de ce fût:SPINE TESTEUR FUT BOIS - Page 2 999243nokia951 16.48milimètres renvoie à un fût de 40 lbs dans la table (colonne spin).

pour les fûts alu et carbon la norme change ; elle impose que le fût soit soumis à un poids de 880 grammes distant de 28 pouces.
je ne possède pas ce poids ( mais c'est très simple à fabriquer). et n' ai pas cherché de table sur le net.

pour info je l'ai fabriquer de la sorte car je possédai un pied à coulisse ( 60 euros pour ce modèle) que je ne souhaitai pas sacrifier à la seule utilisation d'un spin testeur d'ou les aimants. l'objectif étant de vérifier l’homogénéité des lots de fûts que j’achète, de faire un tri plus précis , mais aussi de pouvoir mesurer la déflexion d'une flèche montée qui fonctionnerai très bien sur un de mes arc ou celui d'un ami et du coup de pouvoir la noter et la reproduire.

lionel.
sierraleonn
sierraleonn

Messages : 811
Date d'inscription : 23/01/2011
Age : 53
Localisation : montrevault 49

Revenir en haut Aller en bas

SPINE TESTEUR FUT BOIS - Page 2 Empty Re: SPINE TESTEUR FUT BOIS

Message par matrix+ le Mer 3 Déc - 22:55

bonsoir
merci pour tout j ai plus qu 'a me mettre au boulot
merci encore @+
 francis
matrix+
matrix+

Messages : 113
Date d'inscription : 25/03/2012
Age : 58
Localisation : 45110 loiret

Revenir en haut Aller en bas

SPINE TESTEUR FUT BOIS - Page 2 Empty Re: SPINE TESTEUR FUT BOIS

Message par matrix+ le Dim 7 Déc - 23:36

L'AFRICAIN a écrit:Salut FIFI
Il existe un plan de montage dans un TAM ...Je vais essayer de le retrouver et je te scanne les pages ....Soit pas pressé ...
@+ Alain
bonsoir l'Africain
quand tu aura retrouvé je serai intéressé merci
francis
matrix+
matrix+

Messages : 113
Date d'inscription : 25/03/2012
Age : 58
Localisation : 45110 loiret

Revenir en haut Aller en bas

SPINE TESTEUR FUT BOIS - Page 2 Empty Re: SPINE TESTEUR FUT BOIS

Message par L'AFRICAIN le Lun 8 Déc - 10:49

Salut Matrix+
Comme j'ai dis à FIFI envoi moi ton Mail et je t'envoi les 4 pages ....Que je vais re-scanner car pour Fifi c'était trop  lourd ...Donc j'attend ton Mail
et voilà le mien
www.art-nomade@wanadoo.fr
@+ et bonne journée
Alain
L'AFRICAIN
L'AFRICAIN

Messages : 66
Date d'inscription : 25/12/2011
Age : 63
Localisation : UBAYE 04

http://art-nomad.com

Revenir en haut Aller en bas

SPINE TESTEUR FUT BOIS - Page 2 Empty Re: SPINE TESTEUR FUT BOIS

Message par matrix+ le Lun 8 Déc - 19:38

L'AFRICAIN a écrit:Salut Matrix+
Comme j'ai dis à FIFI envoi moi ton Mail et je t'envoi les 4 pages ....Que je vais re-scanner car pour Fifi c'était trop  lourd ...Donc j'attend ton Mail
et voilà le mien
www.art-nomade@wanadoo.fr
@+ et bonne journée
Alain
bonsoir
merci a toi message envoyé
@+
  francis
matrix+
matrix+

Messages : 113
Date d'inscription : 25/03/2012
Age : 58
Localisation : 45110 loiret

Revenir en haut Aller en bas

SPINE TESTEUR FUT BOIS - Page 2 Empty Re: SPINE TESTEUR FUT BOIS

Message par matrix+ le Mar 9 Déc - 22:22

A l Africain
mp envoyé
@+
francis
matrix+
matrix+

Messages : 113
Date d'inscription : 25/03/2012
Age : 58
Localisation : 45110 loiret

Revenir en haut Aller en bas

SPINE TESTEUR FUT BOIS - Page 2 Empty Re: SPINE TESTEUR FUT BOIS

Message par matrix+ le Mer 10 Déc - 22:09

bien reçu merci l Africain
matrix+
matrix+

Messages : 113
Date d'inscription : 25/03/2012
Age : 58
Localisation : 45110 loiret

Revenir en haut Aller en bas

SPINE TESTEUR FUT BOIS - Page 2 Empty Re: SPINE TESTEUR FUT BOIS

Message par ZBROTCH le Ven 13 Fév - 14:56

Je viens de bricoler le mien avec un comparateur en 1/1000 de pouce acheté 32,80€ (FPI) Le voici si cela peut donner des idées.

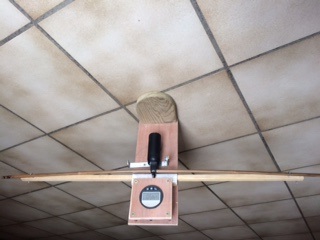

L'ensemble :
SPINE TESTEUR FUT BOIS - Page 2 <a href= SPINE TESTEUR FUT BOIS - Page 2 Spine_10" />

La mise à zéro car il faut tenir compte de la pression du comparateur :
ZBROTCH
ZBROTCH

Messages : 149
Date d'inscription : 24/02/2011

Revenir en haut Aller en bas

SPINE TESTEUR FUT BOIS - Page 2 Empty Re: SPINE TESTEUR FUT BOIS

Message par ZBROTCH le Ven 13 Fév - 15:04

La suite j'ai fais trop vite
SPINE TESTEUR FUT BOIS - Page 2 <a href= SPINE TESTEUR FUT BOIS - Page 2 Mise_y10" />

Et la pesée avec la masse pour les fûts bois (ici bambou) soit un spin de 58

SPINE TESTEUR FUT BOIS - Page 2 <a href= SPINE TESTEUR FUT BOIS - Page 2 Pesye10" />
ZBROTCH
ZBROTCH

Messages : 149
Date d'inscription : 24/02/2011

Revenir en haut Aller en bas

SPINE TESTEUR FUT BOIS - Page 2 Empty Re: SPINE TESTEUR FUT BOIS

Message par Big foot le Ven 13 Fév - 19:16

Sympa le petit comparateur. Plus cher mais plus intéressant à plus d'un titre que le pied à coulisse numérique,
esthétiquement d'une part, mais aussi au niveau de la fixation sur le montage.
Beau travail Zbrotch. SPINE TESTEUR FUT BOIS - Page 2 2788579149
Big foot
Big foot
Membre Bienfaiteur
Membre Bienfaiteur

Messages : 2192
Date d'inscription : 18/12/2010
Localisation : Creuse ( Limousin)

Revenir en haut Aller en bas

SPINE TESTEUR FUT BOIS - Page 2 Empty Re: SPINE TESTEUR FUT BOIS

Message par pat21 le Ven 13 Fév - 19:25

Le problème du comparateur, c'est la course du palpeur....
pat21
pat21

Messages : 3221
Date d'inscription : 18/12/2010
Age : 55
Localisation : buzy 64

Revenir en haut Aller en bas

SPINE TESTEUR FUT BOIS - Page 2 Empty Re: SPINE TESTEUR FUT BOIS

Message par ZBROTCH le Ven 13 Fév - 19:31

Celui-là a une course de 1 pouce cela fait déjà une bonne capacité de mesure de spine disons de 30 # à .....
ZBROTCH
ZBROTCH

Messages : 149
Date d'inscription : 24/02/2011

Revenir en haut Aller en bas

SPINE TESTEUR FUT BOIS - Page 2 Empty Re: SPINE TESTEUR FUT BOIS

Message par ZBROTCH le Ven 13 Fév - 19:32

Big foot a écrit:Sympa le petit comparateur. Plus cher mais plus intéressant à plus d'un titre que le pied à coulisse numérique,
esthétiquement d'une part, mais aussi au niveau de la fixation sur le montage.
Beau travail Zbrotch. SPINE TESTEUR FUT BOIS - Page 2 2788579149
Merci
ZBROTCH
ZBROTCH

Messages : 149
Date d'inscription : 24/02/2011

Revenir en haut Aller en bas

SPINE TESTEUR FUT BOIS - Page 2 Empty Re: SPINE TESTEUR FUT BOIS

Message par FASCERIAS le Ven 13 Fév - 19:38

avec toute ces idées de spine testeur je vais me lancer a en faire un .

Il me reste le pied a coulisse a acheter
FASCERIAS
FASCERIAS
Membre Bienfaiteur
Membre Bienfaiteur

Messages : 396
Date d'inscription : 28/01/2014
Age : 57
Localisation : pyrénées atantiques

Revenir en haut Aller en bas

SPINE TESTEUR FUT BOIS - Page 2 Empty Re: SPINE TESTEUR FUT BOIS

Message par sierraleonn le Ven 13 Fév - 19:51

très sympa ,bien joué comme quoi quand on communique.

un petit lien pour le comparateur svp (j'avais pas trouvé)? comment faits- tu la mise à zéro?

 merci lionel.
sierraleonn
sierraleonn

Messages : 811
Date d'inscription : 23/01/2011
Age : 53
Localisation : montrevault 49

Revenir en haut Aller en bas

SPINE TESTEUR FUT BOIS - Page 2 Empty Re: SPINE TESTEUR FUT BOIS

Message par ZBROTCH le Ven 13 Fév - 20:44

J'ai acheté ce comparateur là ; http://www.ebay.fr/usr/landmart
Pour la remise à zéro, la pièce tournante sous le fût étant à la même hauteur que les supports du fûts, le palpeur du comparateur est mis en contact avec le fût et il suffit d'appuyer sur le bouton "0" en façade de l'appareil. Après je fais tourner le blocage et j’accroche le poids.
ZBROTCH
ZBROTCH

Messages : 149
Date d'inscription : 24/02/2011

Revenir en haut Aller en bas

SPINE TESTEUR FUT BOIS - Page 2 Empty Re: SPINE TESTEUR FUT BOIS

Message par sierraleonn le Ven 13 Fév - 21:33

je comprend pas tout , je vois pas de partie tournante.

lionel
sierraleonn
sierraleonn

Messages : 811
Date d'inscription : 23/01/2011
Age : 53
Localisation : montrevault 49

Revenir en haut Aller en bas

SPINE TESTEUR FUT BOIS - Page 2 Empty Re: SPINE TESTEUR FUT BOIS

Message par ZBROTCH le Sam 14 Fév - 10:56

SPINE TESTEUR FUT BOIS - Page 2 <a href= SPINE TESTEUR FUT BOIS - Page 2 Mise_y11" />
La pièce 1 tourne autour de l'axe 3 et vient buter sur le point 4. Le contact 2 de cette pièce qui est dans l'alignement des supports du fût, vient neutraliser la pression du palpeur du comparateur. Cette pression est d’ailleurs à prendre en compte dans le calcul du poids de la masse de test.
Pour la mesure il suffit de dégager ce contact 2 en faisant tourner la pièce 1 dans le sens de la flèche et d'accrocher le poids.
SPINE TESTEUR FUT BOIS - Page 2 <a href= SPINE TESTEUR FUT BOIS - Page 2 Pesye11" />
ZBROTCH
ZBROTCH

Messages : 149
Date d'inscription : 24/02/2011

Revenir en haut Aller en bas

SPINE TESTEUR FUT BOIS - Page 2 Empty Re: SPINE TESTEUR FUT BOIS

Message par ZBROTCH le Sam 14 Fév - 16:23

Je viens de faire quelques mesures et il y a un petit problème.
Le palpeur appuie sur le fût du fait de son poids mais surtout du ressort de rappel du palpeur.
J'avais mesuré cette force pour la déduire de la masse de test mais elle n'est pas constante et croit avec la tension du ressort. De ce fait le ressort influe plus pour un spine faible que pour un fort.  Il faut donc enlever le ressort pour n'avoir à prendre en compte que le poids du palpeur (17 g).
Cela se fait facilement, après avoir ouvert le capot arrière (4 vis cruciforme) le mécanisme est accessible. Il suffit d'enlever le ressort avec des petites pince et de refermer. Le poids du palpeur est suffisant pour qu'il descende correctement lors de la mesure.
SPINE TESTEUR FUT BOIS - Page 2 <a href= SPINE TESTEUR FUT BOIS - Page 2 Ressor10" />
ZBROTCH
ZBROTCH

Messages : 149
Date d'inscription : 24/02/2011

Revenir en haut Aller en bas

SPINE TESTEUR FUT BOIS - Page 2 Empty Re: SPINE TESTEUR FUT BOIS

Message par PhilB le Sam 14 Mar - 22:06

je cherchais un comparateur à un prix décent et avec une course suffisante, 25 mm c'est bon pour le spin. Wink

ça fait un moment que je pense me bricoler un spin tester, c'est rigolo d'autres ont suivi les mêmes raisonnements, le pied à coulisse, le comparateur, etc

L'idéal ce serait de bricoler un truc dans le genre de celui de Bearpaw : archerysuppliesdirect.co.uk/products/Bearpaw-Digital-Spine-Tester

Il valait du côté de 300€ en Europe continentale, mais il n'apparait plus au catalogue de Bearpaw, on dirait qu'ils l'ont arrêté, quelqu'un l'a déjà vu en fonctionnement ?
PhilB
PhilB

Messages : 259
Date d'inscription : 10/03/2015
Localisation : Nord

Revenir en haut Aller en bas

SPINE TESTEUR FUT BOIS - Page 2 Empty Re: SPINE TESTEUR FUT BOIS

Message par gwen29200 le Ven 13 Nov - 19:56

Si j'ai bien compris:

En bois:
2 points distants de 26", une masse de 2#, déflexion de 1"=spine de 26#

En alu/carbone:
2 points distants de 28", une masse de 1.94#, déflexion de 1"=spine de 31.5#

Question subsidiaire: Dans quel sens mettre les nervures du fût bois pour la mesure ?

gwen29200

Messages : 18
Date d'inscription : 05/11/2015
Age : 36
Localisation : brest

Revenir en haut Aller en bas

SPINE TESTEUR FUT BOIS - Page 2 Empty Re: SPINE TESTEUR FUT BOIS

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 3 Précédent  1, 2, 3  Suivant

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
