Une nouvelle étuve à L'Atelier d'Arcs.

Aller en bas

Une nouvelle étuve à L'Atelier d'Arcs. Empty Une nouvelle étuve à L'Atelier d'Arcs.

Message par L'Atelier d'Arcs le Lun 16 Nov - 17:31

Bonjour à tous.

Il y avait bien longtemps que je n'avais posté ici, donc voici une nouvelle construction, pas un arc mais une étuve.

J'en avais assez de ma vieille étuve, mal isolée, pas très stable au niveau température et surtout pas très sécurisante (électriquement parlant...).

Alors je me suis lancé dans la construction d'une étuve plus spacieuse, bien isolée, ventilée, avec une programmation de la température et répondant à toutes les règles de sécurité électrique.

Les éléments :

Deux résistances de 750 W avec leurs supports maison.

Une nouvelle étuve à L'Atelier d'Arcs. 2_les_10

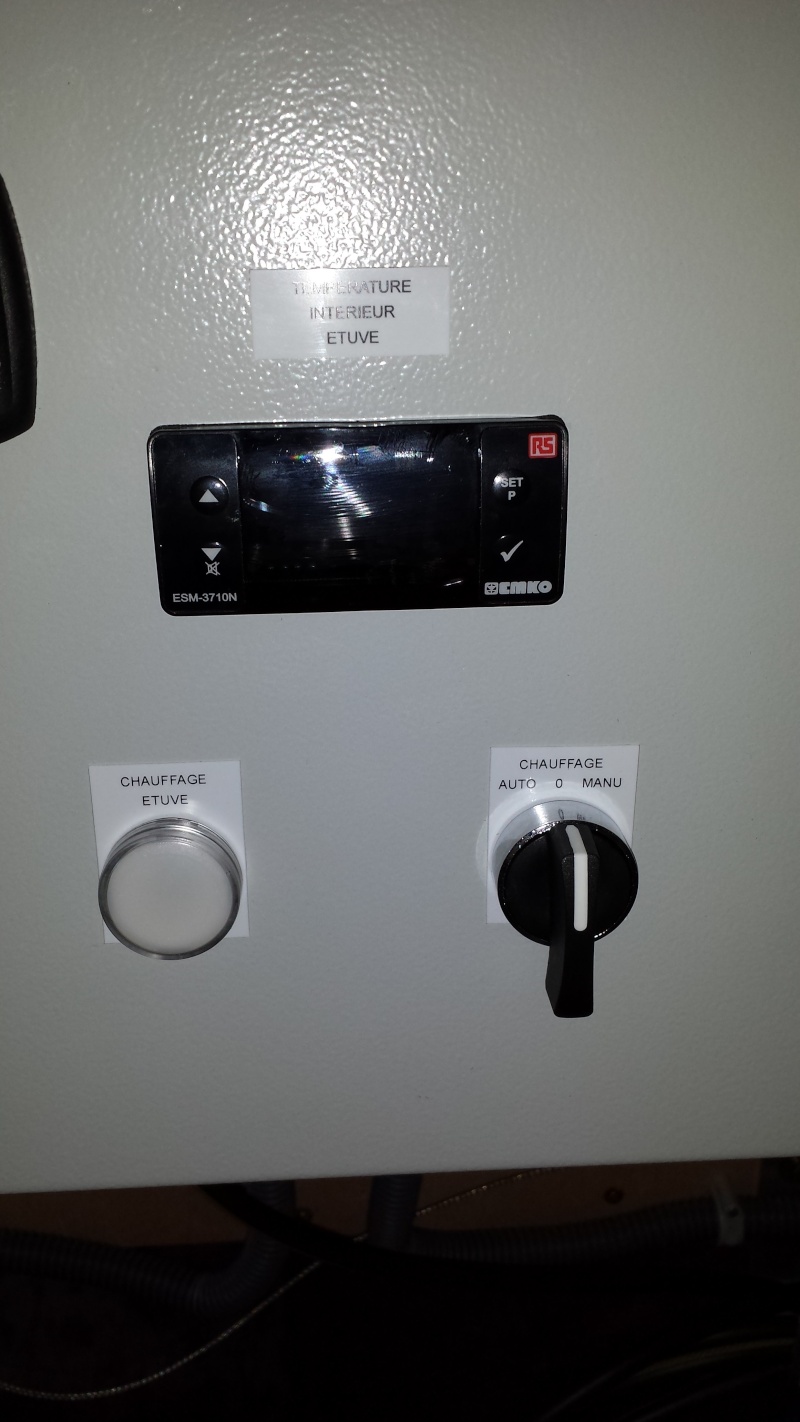

Un programmateur :


Une nouvelle étuve à L'Atelier d'Arcs. 5_prog10

Un ventilateur avec son variateur :

Une nouvelle étuve à L'Atelier d'Arcs. 3_vent10

Une nouvelle étuve à L'Atelier d'Arcs. 4_rygu10


Une sonde température :

Une nouvelle étuve à L'Atelier d'Arcs. 6_sond10





Les parois sont en contreplaqué de 5 mm, elles sont doublées et isolées avec de la Perlite.

Une nouvelle étuve à L'Atelier d'Arcs. 7_les_10

Sur une des parois, il y a un tuyau d'air relié à un détendeur régulateur pour alimenter le Hair Hose du moule.

Une nouvelle étuve à L'Atelier d'Arcs. 8_arri10

L'assemblage de l'étuve.

Une nouvelle étuve à L'Atelier d'Arcs. 9_asse10


L'étuve assemblée avant de recevoir le coffret électrique :

Une nouvelle étuve à L'Atelier d'Arcs. 11_etu10

Le coffret électrique :

Une nouvelle étuve à L'Atelier d'Arcs. 12_cof10

Une nouvelle étuve à L'Atelier d'Arcs. 14_tes11

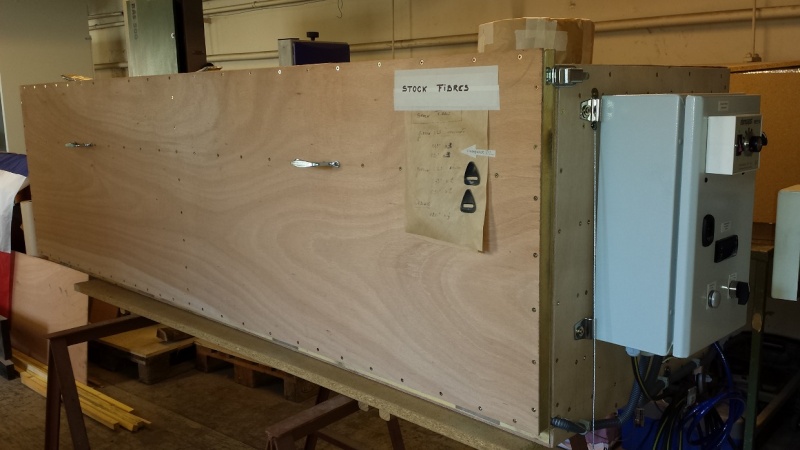

L'étuve terminée :

Une nouvelle étuve à L'Atelier d'Arcs. 16_etu10


Une nouvelle étuve à L'Atelier d'Arcs. 18_etu10

Une petite sécurité de plus derrière les résistances, des plaques autocollantes pare feu :

Une nouvelle étuve à L'Atelier d'Arcs. 17_etu10

J'ai fais pas mal de tests ce week-end avec des thermocouples disposés à l'intérieur et il s'avère que la ventilation est juste indispensable pour avoir une température homogène dans l'étuve.
Je vais récupérer les graphiques des enregistrements et les posterai, c'est très intéressant de savoir exactement ce qui se passe à l'intérieur.
Je pense aussi remplacer ma sonde par une plus sensible pour avoir un peu moins d'inertie des informations de température envoyées au régulateur.

Voilà, y a plus qu'a mettre un arc dedans..... Very Happy

_________________
 "Ne placer son esprit ni sur l’arc, ni sur la flèche, ni sur la cible, ni sur sa propre posture. Ne placer son esprit nul part pour qu’il soit partout…"
L'Atelier d'Arcs
L'Atelier d'Arcs

Messages : 244
Date d'inscription : 19/12/2014
Age : 52
Localisation : Dauphiné

https://www.latelierdarcs.fr

Revenir en haut Aller en bas

Une nouvelle étuve à L'Atelier d'Arcs. Empty Re: Une nouvelle étuve à L'Atelier d'Arcs.

Message par G.Paquin le Lun 16 Nov - 18:02

affraid affraid affraid affraid !

G.Paquin
Membre Bienfaiteur
Membre Bienfaiteur

Messages : 398
Date d'inscription : 18/12/2010
Age : 64
Localisation : Assenoncourt

Revenir en haut Aller en bas

Une nouvelle étuve à L'Atelier d'Arcs. Empty Re: Une nouvelle étuve à L'Atelier d'Arcs.

Message par Big foot le Lun 16 Nov - 18:51

Travail de "pro", ça se voit. Une nouvelle étuve à L'Atelier d'Arcs. 2788579149
Vu l'investissement, j'espère qu'elle en accueillera une ribambelle d'arcs, cette étuve,
et je n'en doute pas d'ailleurs.   clown
Big foot
Big foot
Membre Bienfaiteur
Membre Bienfaiteur

Messages : 2167
Date d'inscription : 18/12/2010
Localisation : Creuse ( Limousin)

Revenir en haut Aller en bas

Une nouvelle étuve à L'Atelier d'Arcs. Empty Re: Une nouvelle étuve à L'Atelier d'Arcs.

Message par L'Atelier d'Arcs le Mar 1 Déc - 20:13

J'ai totalement terminé l'étuve en fixant et branchant le détendeur qui va maintenir la pression du tuyau d'air de mon moule.

Une nouvelle étuve à L'Atelier d'Arcs. 19_dyt10

Une nouvelle étuve à L'Atelier d'Arcs. 20_hai10

Une nouvelle étuve à L'Atelier d'Arcs. 21_hai10

_________________
 "Ne placer son esprit ni sur l’arc, ni sur la flèche, ni sur la cible, ni sur sa propre posture. Ne placer son esprit nul part pour qu’il soit partout…"
L'Atelier d'Arcs
L'Atelier d'Arcs

Messages : 244
Date d'inscription : 19/12/2014
Age : 52
Localisation : Dauphiné

https://www.latelierdarcs.fr

Revenir en haut Aller en bas

Une nouvelle étuve à L'Atelier d'Arcs. Empty Re: Une nouvelle étuve à L'Atelier d'Arcs.

Message par kiowa le Mer 2 Déc - 6:26

Ça c'est de l'étuve affraid
Joli et technique. Beau travail pour ce bijou. Une nouvelle étuve à L'Atelier d'Arcs. 2788579149
kiowa
kiowa
Membre Bienfaiteur
Membre Bienfaiteur

Messages : 3059
Date d'inscription : 19/12/2010
Age : 54
Localisation : parfois là, parfois ailleurs.... .

Revenir en haut Aller en bas

Une nouvelle étuve à L'Atelier d'Arcs. Empty Re: Une nouvelle étuve à L'Atelier d'Arcs.

Message par pat21 le Mer 2 Déc - 6:28

bel outil que tu as la Phil !
dit moi, pourquoi un détendeur de pression ?
tu as des pertes de pression  ?
pat21
pat21

Messages : 3213
Date d'inscription : 18/12/2010
Age : 55
Localisation : buzy 64

Revenir en haut Aller en bas

Une nouvelle étuve à L'Atelier d'Arcs. Empty Re: Une nouvelle étuve à L'Atelier d'Arcs.

Message par L'Atelier d'Arcs le Mer 2 Déc - 6:38

Oui la dernière fois j'ai eu une perte (2 bars sur les 4....) pendant les 12 heures au four donc plus de risque avec ce petit montage.

_________________
 "Ne placer son esprit ni sur l’arc, ni sur la flèche, ni sur la cible, ni sur sa propre posture. Ne placer son esprit nul part pour qu’il soit partout…"
L'Atelier d'Arcs
L'Atelier d'Arcs

Messages : 244
Date d'inscription : 19/12/2014
Age : 52
Localisation : Dauphiné

https://www.latelierdarcs.fr

Revenir en haut Aller en bas

Une nouvelle étuve à L'Atelier d'Arcs. Empty Re: Une nouvelle étuve à L'Atelier d'Arcs.

Message par L'Atelier d'Arcs le Mer 2 Déc - 6:42

Il faut que je demande à mon pote les graphiques de contrôle interne de température car c'est vraiment intéressant de savoir ce qui se passe à l'intérieur pendant la chauffe....
Et surtout mettre en évidence le besoin de ventiler.

_________________
 "Ne placer son esprit ni sur l’arc, ni sur la flèche, ni sur la cible, ni sur sa propre posture. Ne placer son esprit nul part pour qu’il soit partout…"
L'Atelier d'Arcs
L'Atelier d'Arcs

Messages : 244
Date d'inscription : 19/12/2014
Age : 52
Localisation : Dauphiné

https://www.latelierdarcs.fr

Revenir en haut Aller en bas

Une nouvelle étuve à L'Atelier d'Arcs. Empty Re: Une nouvelle étuve à L'Atelier d'Arcs.

Message par zazarc le Mer 2 Déc - 7:49

Waow ! Jolie boulot , on y pensera ... Un jour ... Peut-être ...
En tout cas , du beau boulot , comme sur tes arcs .
Félicitation pour ce superbe matos !
zazarc
zazarc

Messages : 2052
Date d'inscription : 25/09/2012
Age : 39
Localisation : Où il ne pleut que sur les cons !

Revenir en haut Aller en bas

Une nouvelle étuve à L'Atelier d'Arcs. Empty Re: Une nouvelle étuve à L'Atelier d'Arcs.

Message par francs archers le Mer 2 Déc - 20:26

salut phil
ah oui .....la vache, tu fait pas semblant .....affraidaffraid
mon four fabriqué avec de vieilles palettes est loin d'avoir la classe du tient.....
j'ai habillé l'intérieure avec de l'isolant multi couches,
tu n'a pas de perte de chaleur sur le tient sans isolant de ce type la?
et ton ventilo tu la déniché ou?
par contre je vois que tu a gardé ton système maison pour l'embout de ton tuyau ,
les embouts bingham n'ont pas fonctionnés?

thierry
francs archers
francs archers

Messages : 264
Date d'inscription : 07/04/2014
Age : 54
Localisation : LONGJUMEAU

Revenir en haut Aller en bas

Une nouvelle étuve à L'Atelier d'Arcs. Empty Re: Une nouvelle étuve à L'Atelier d'Arcs.

Message par L'Atelier d'Arcs le Jeu 3 Déc - 6:15

Merci à tous pour vos compliments, c'est vraiment sympa.

Thierry, je n'ai pas de perte de chaleur car les parois de l'étuve sont doublées et remplies de "Perlite expansé", c'est un isolant thermique, incombustible, écologique, non toxique, inaltérable et imputrécible.

Les embouts Bingham fonctionnent très bien, ils sont montés sur un autre tuyau pour un autre moule.

Le ventilo, comme les autres éléments de l'étuve (Programmateur, résistance, sonde etc etc...) viennent de chez RS.

_________________
 "Ne placer son esprit ni sur l’arc, ni sur la flèche, ni sur la cible, ni sur sa propre posture. Ne placer son esprit nul part pour qu’il soit partout…"
L'Atelier d'Arcs
L'Atelier d'Arcs

Messages : 244
Date d'inscription : 19/12/2014
Age : 52
Localisation : Dauphiné

https://www.latelierdarcs.fr

Revenir en haut Aller en bas

Une nouvelle étuve à L'Atelier d'Arcs. Empty Re: Une nouvelle étuve à L'Atelier d'Arcs.

Message par L'Atelier d'Arcs le Dim 10 Jan - 9:10

Comme promis, voici les courbes des mesures prises par deux thermocouples placés à l'opposé dans l'étuve.
La première courbe est la mise en température de l'étuve sans ventilation, on voit nettement les différences de température (entre 20 et 30 degrés d'écart voir plus...), ensuite je mets en route le ventilo (301 à l'abscisse) et là les courbes se rejoignent quasiment instantanément...

Une nouvelle étuve à L'Atelier d'Arcs. Courbe10

Sur la deuxième courbe, l'étuve fonctionne normalement avec la ventilation et je stoppe le ventilateur (379 à l'abscisse) et de nouveau les températures s'écartent, de façon moins spectaculaire qu'a la mise en route de l'étuve mais il y à de nouveaux des écarts d'une dizaine de degrés (397 à l'abscisse).


Une nouvelle étuve à L'Atelier d'Arcs. Courbe11

Donc les conclusions sont simples, pour avoir une température très homogène à l'intérieur de l'étuve, il faut impérativement ventiler (du moins pour une étuve comme la mienne....).

PS : Le petit sursaut de température sur la première courbe (451 à l'abscisse) est une impulsion électrique qui correspond à la reprise de chauffe et à la prise de mesure du thermocouple (c'est sensible ces petites bêtes là....).

_________________
 "Ne placer son esprit ni sur l’arc, ni sur la flèche, ni sur la cible, ni sur sa propre posture. Ne placer son esprit nul part pour qu’il soit partout…"
L'Atelier d'Arcs
L'Atelier d'Arcs

Messages : 244
Date d'inscription : 19/12/2014
Age : 52
Localisation : Dauphiné

https://www.latelierdarcs.fr

Revenir en haut Aller en bas

Une nouvelle étuve à L'Atelier d'Arcs. Empty Re: Une nouvelle étuve à L'Atelier d'Arcs.

Message par L'Atelier d'Arcs le Lun 11 Jan - 6:16

Un dernier petit détail concernant les courbes de températures, j'ai changé ma sonde pour une plus sensible, donc il y a beaucoup moins d'inertie entre le point haut et le point bas de la température de fonctionnement (sur les courbes, elle est de quasiment 10°C  Sad ).
L'hystérésis du thermostat est réglé à 0.2°C, je chauffe à 45°C, donc le thermostat coupe la chauffe à 45°C, avec l'inertie la température monte à 46.2°C maxi, ensuite la courbe s'inverse et la reprise du chauffage se fait à 44.8°C (Hystérésis 0.2) et toujours avec cette fichue inertie, la température descend à 43.8°C.
Donc la fourchette de chauffe est comprise entre 43.8°C à 46.2°C soit 2.4°C et une température moyenne de 45°C  Smile ....

_________________
 "Ne placer son esprit ni sur l’arc, ni sur la flèche, ni sur la cible, ni sur sa propre posture. Ne placer son esprit nul part pour qu’il soit partout…"
L'Atelier d'Arcs
L'Atelier d'Arcs

Messages : 244
Date d'inscription : 19/12/2014
Age : 52
Localisation : Dauphiné

https://www.latelierdarcs.fr

Revenir en haut Aller en bas

Une nouvelle étuve à L'Atelier d'Arcs. Empty Re: Une nouvelle étuve à L'Atelier d'Arcs.

Message par chassearc le Mar 12 Jan - 15:47

Quelles en sont les dimensions ?
En tout cas elle est bien belle !
chassearc
chassearc

Messages : 68
Date d'inscription : 29/10/2015
Localisation : Nord (59)

Revenir en haut Aller en bas

Une nouvelle étuve à L'Atelier d'Arcs. Empty Re: Une nouvelle étuve à L'Atelier d'Arcs.

Message par Fidjbow le Mar 12 Jan - 20:58

Superbe installation, Bravo Smile
Fidjbow
Fidjbow
Membre Bienfaiteur
Membre Bienfaiteur

Messages : 622
Date d'inscription : 17/12/2010
Age : 44
Localisation : Vauchassis

http://fidjbow.com; http://fidjbowcompany.com

Revenir en haut Aller en bas

Une nouvelle étuve à L'Atelier d'Arcs. Empty Re: Une nouvelle étuve à L'Atelier d'Arcs.

Message par L'Atelier d'Arcs le Mer 13 Jan - 6:15

chassearc a écrit:Quelles en sont les dimensions ?
En tout cas elle est bien belle !

J'ai plus les dimensions exactes mais c'est environ 2.20 x 0.60 x 0.60.
Avant d'être belle, elle surtout fiable contrairement à ce que j'avais bricolé la première fois.


Dernière édition par L'Atelier d'Arcs le Lun 14 Aoû - 10:28, édité 1 fois
